敷地約17.4坪 板橋区Oy邸
板橋区Oy邸 行政による完了検査2023.11.01
【公的機関による完了検査】 | 板橋区Oy邸 (ツーバイフォー工法・準耐火住宅) 先日、完了検査。指摘事項もなく無事終了。残り外構工事完了後、お引渡しいたします。 ※完了検査とは、工事完了時に行われる建築基準法に基く検査のこと。 完了検査は、建物の使用を開始する前に、建築確認申請通りに施工されたことを確認する検査で、この検査に合格しなければ、原則としてその建物を使用することはできません。用途や規模に関わらず、建築確認申請を受けたすべての建物が検査の対象となります。申請者は建築確認申請と同様に建築主になりますが、工事監理者となる工務店や設計者、ハウスメーカーなどが代理人となって申請するケースがほとんどです。 検査は都道府県や市区町村または指定確認検査機関の検査担当が現場に赴き、目視や寸法測定等によって、確認申請時に添付した設計図書通りに施工されたかを検査します。 検査時には工事監理者の立会いが求められます。 |

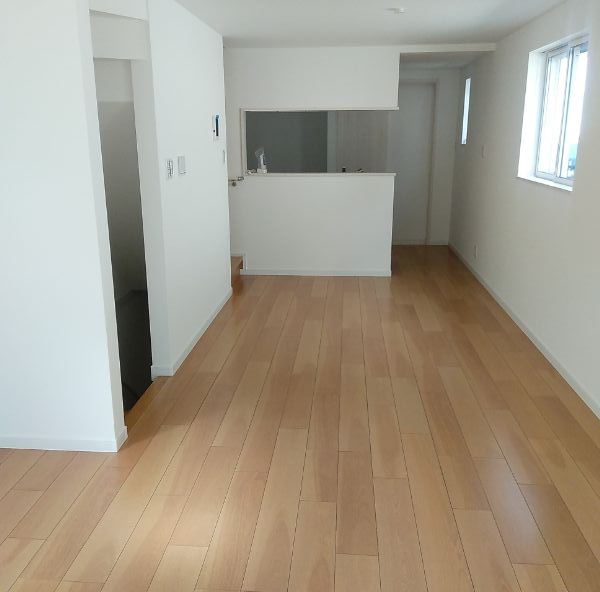

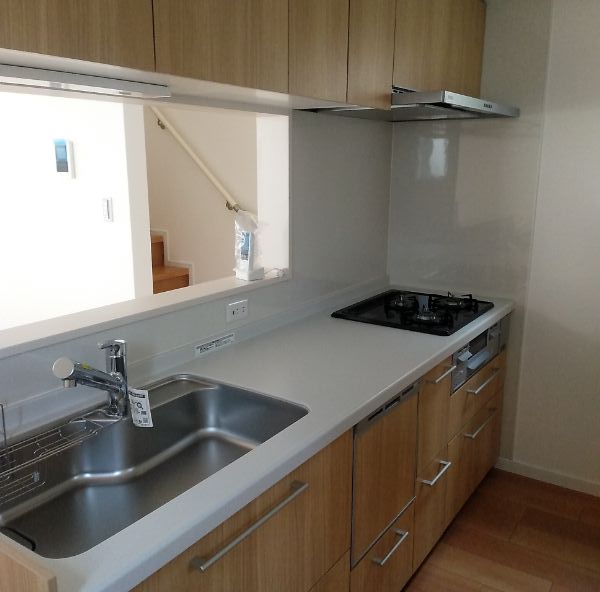

【LDK クリーニング完了】 | 建物が申請内容に適合し、設計図書通りに施工されたことが確認できた場合には「検査済証」が交付されます。 不適合と判断された場合は、是正または計画変更の手続きが必要です。この場合、その建物の使用は認められません。 また住宅ローン利用時に、金融機関から融資の実行条件として、この検査済証の交付を受けることを求められることがあります。 検査済証の交付を受けられない建物は違反建築物とみなされ、使用禁止、除却などの命令が出されます。その違反建築物を是正することなく使用した場合、建築主は懲役または罰金が課せられ、それらに関わった業者も懲役または罰金、業務停止、免許取り消しなどの処分を受けることがあります。 |
【システムキッチン設置他】 | システムキッチン設置他 |

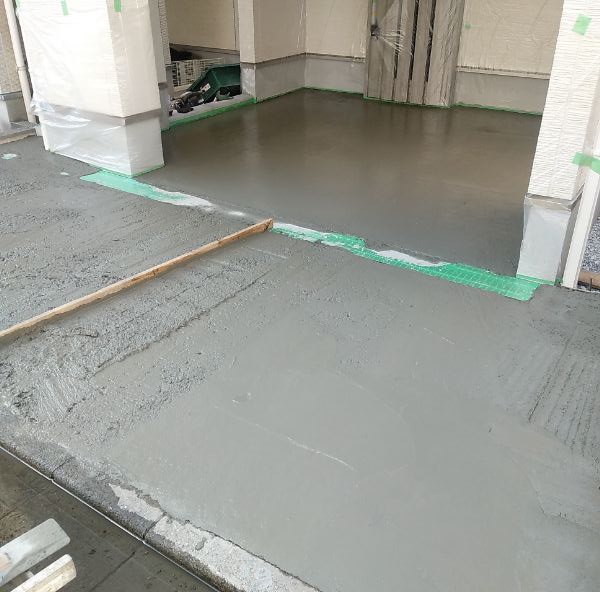

【ガレージ他土間仕上げ中】 | 足場解体後外構工事に着手し内装工事完了後の各種器具付けも終了、完了検査中。 |
板橋区Oy邸 クロス工事2023.09.12

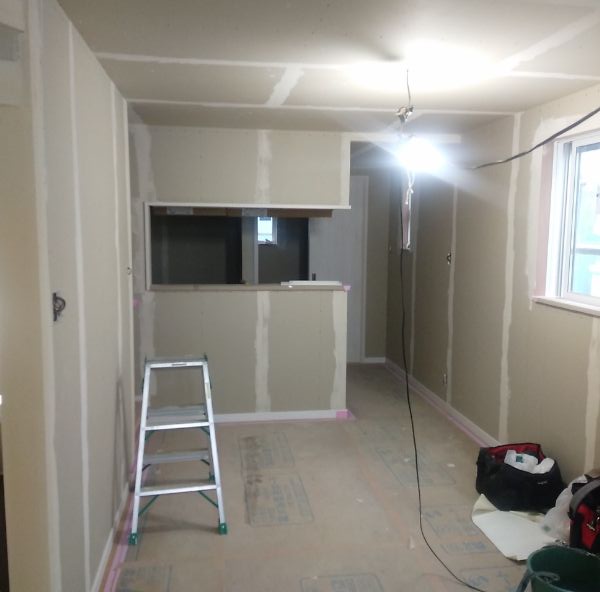

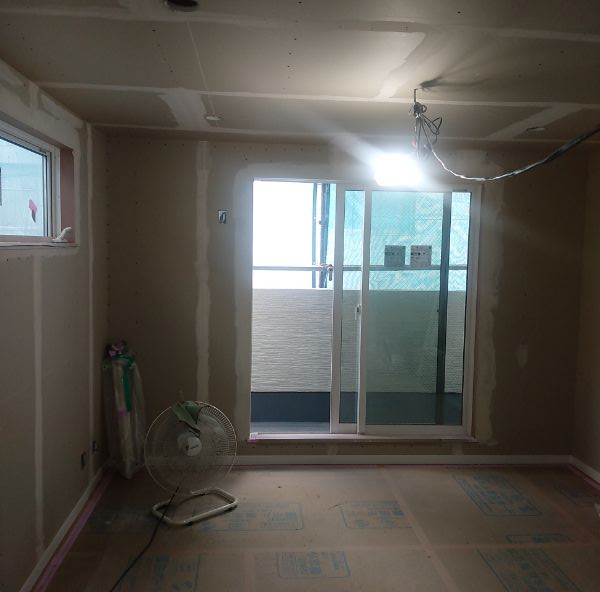

【クロス下地パテ処理】 | 板橋区Oy邸(ツーバイフォー準耐火住宅)内装工事 石膏ボード下地パテ処理後、クロス張り施工。 ※下地処理のパテ塗りについて 住宅の内装は、石膏ボードと呼ばれる不燃材を張り、その上からクロス(壁紙)を張ります。 その際、石膏ボードにはボードを留めるビスの穴やボードとボードの継ぎ目などが出て凸凹な状態になっています。その上からクロス貼りをしても、凸凹が目立ってしまいとても残念な美観になってしまいます。 |
【クロス下地パテ処理】 | そこで、パテによる下地処理を行うことでフラットな面に仕上げます。 下地がフラットな面になれば、その上からクロス貼りを行ってもきれいな仕上がりになります。 実際に石膏ボードにクロス貼りを行う場合、クロスを貼ることよりも、この下地処理がとても重要になります。 下地処理をしっかり行わなければ、クロスの仕上がりが満足いくものではなくなってしまいます。 |

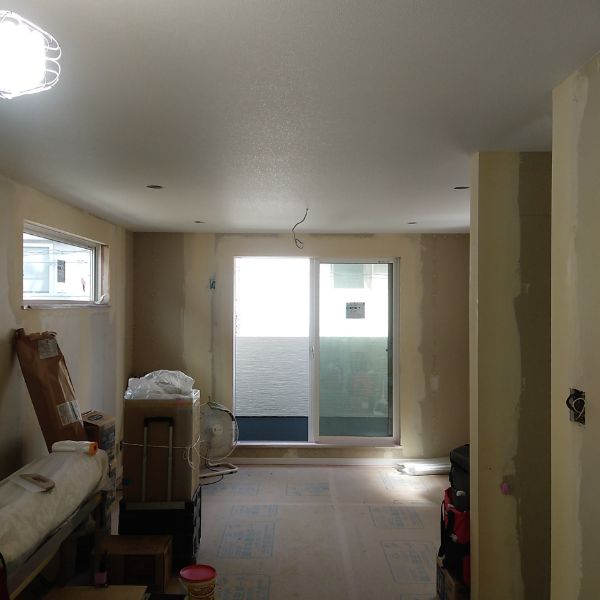

【天井クロス張り】 | ※パテとは パテは硬いペースト状の充填材で、炭酸カルシュウムや石膏の粉末や樹脂を混ぜてペースト状にしたもの。 大まかな部分を埋めるパテは、やせが少ないが目が粗い特徴があります。そのため、この際行うパテ処理と一番最初に行ったパテは目が粗いパテになります。 そして最後に仕上げ用のパテを行います。このパテは目が細かいです。 先ほどのパテでは、目が粗くそのままではきれいなフラットな仕上がりになりません。 よって、完全なフラットな状態にするために仕上げ用の目の細かいパテで下地処理の仕上げを行います。 その後サンドペーパーを使い、完全にフラットな面に仕上げていきます。 |

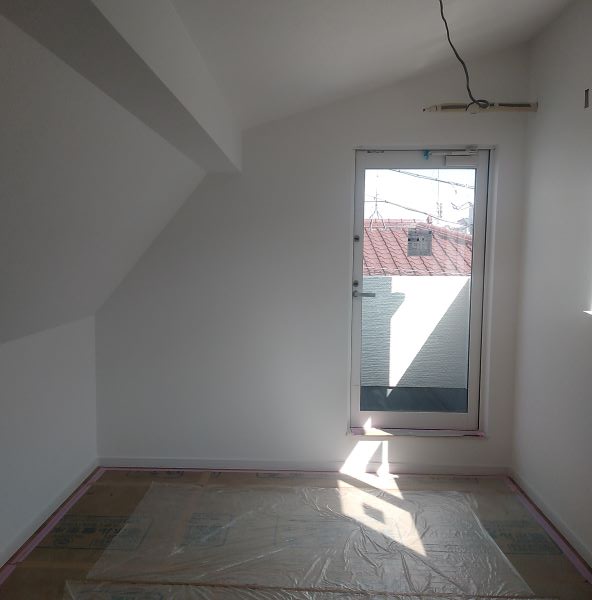

【天井・壁クロス張り完了】 | 3階居室内装クロス仕上げ完了 |
板橋区Oy邸 外壁サイディング及び付帯工事終了後足場解体2023.09.06
【足場解体】 | 板橋区Oy邸(ツーバイフォー工法・準耐火住宅) サイディング工事終了し、雨樋取付け、外部配管(排水)後、足場解体。 サイディング施工後には、外壁を貫通した換気口に外部フードや設備配管・配線、及びサイデングジョイント部分のコーキング処理を行ない、雨水の侵入を防ぎます。 |
【外壁下地材タイベックシルバー張り】 | 外壁防水紙(タイベックシート)張り後、外壁通気層工法によるサイデング貼りに着手。 タイベックシートは、通気層構法における外装下地材として、トータルバランスに優れた性能を発揮します。 夏涼しく冬暖かいという遮熱性能、躯体の劣化や腐敗を防ぐ透湿・防水性能が長持ちする優れたシートで遮熱をすることにより、壁体内(シート内側)の温度上昇を抑え、温度勾配を緩やかにし、室内側への水蒸気移動を抑えることが可能になります。 加えて、夏型結露にも効果的であると考えられています。 |

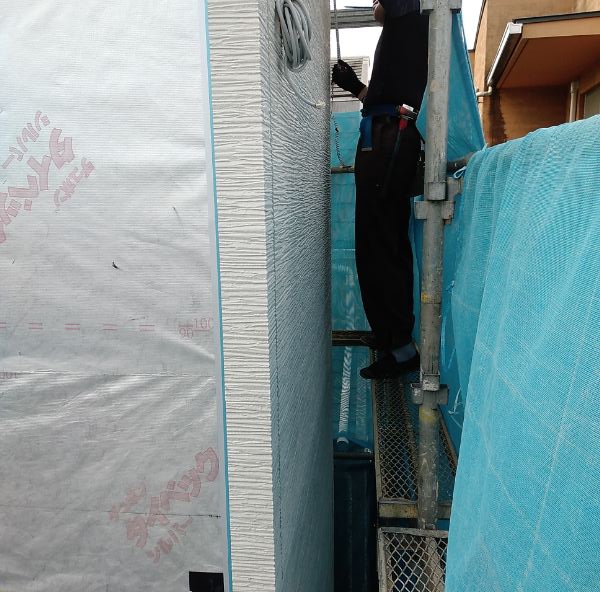

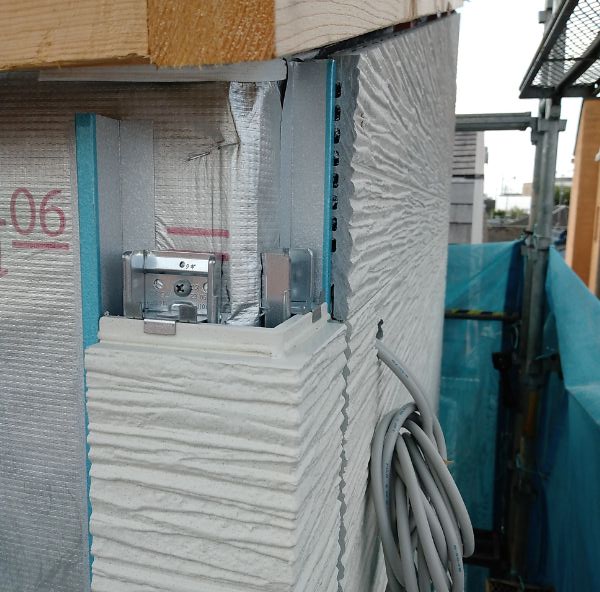

【通気工法外壁サイディング貼り】 | ※外壁通気層工法 壁の中に入ってきた空気を外部に放出する工法。 木造の建物を長く保つためには、木材を湿気から守ることが重要です。そのために建物の壁の中を乾燥させ、耐久性を高める工法です。 |
板橋区Oy邸 木工事造作完了2023.08.30

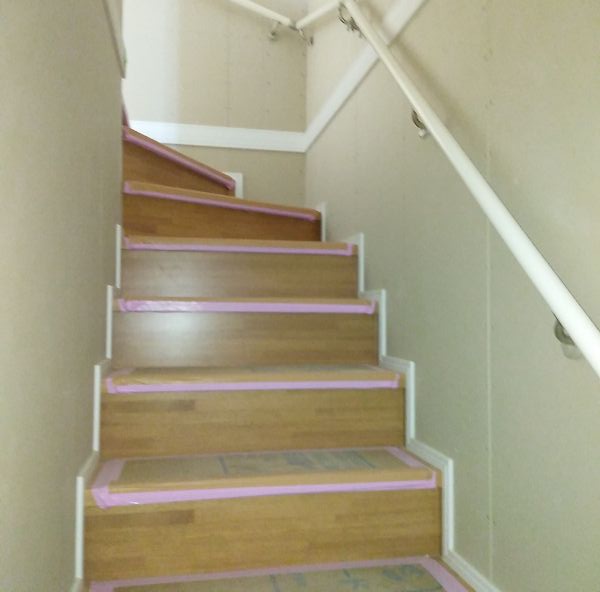

【階段取付け】 | 板橋区Oy邸(ツーバイフォー工法・準耐火住宅) 天井・壁・床の石膏ボード(PB)貼りが完了し階段造作後、更に床フローリング貼り、枠取り付け等造作工事完了。 |

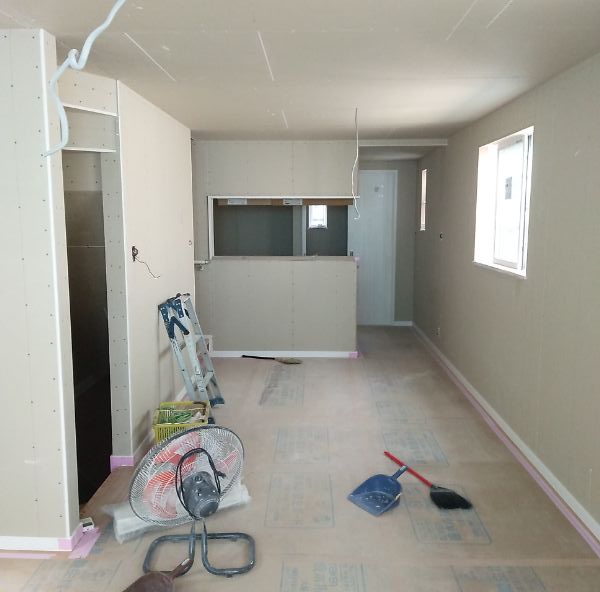

【2階LDK造作完了】 | 木工事造作完了 |

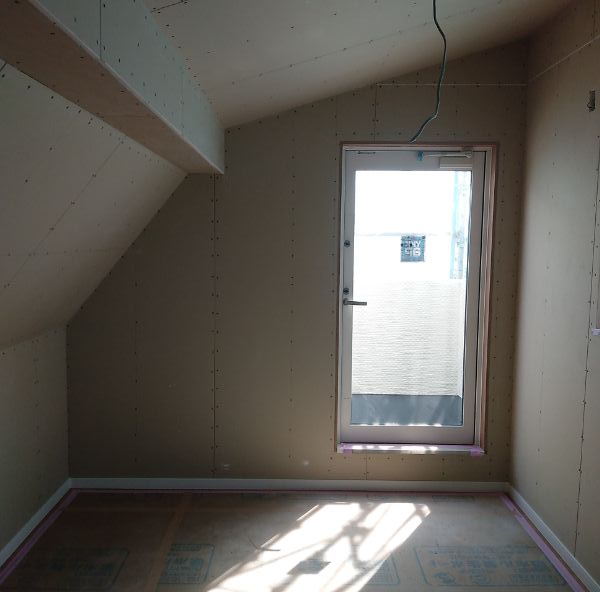

【3階洋室造作完了】 | 木工事造作完了 |

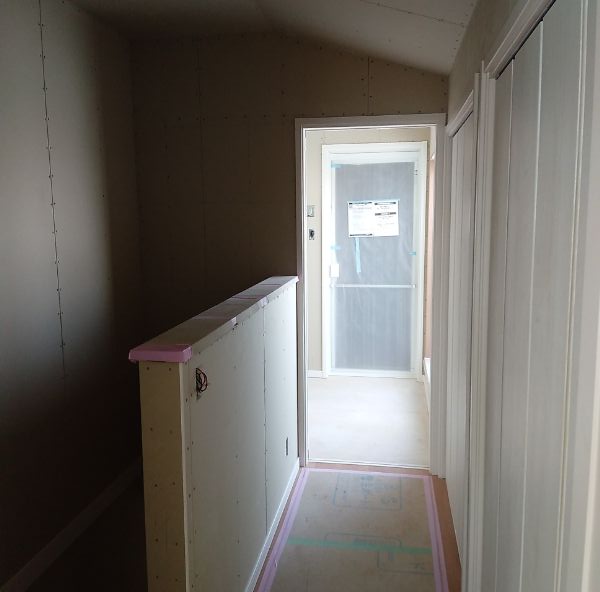

【3階ホール造作完了】 | 木工事造作完了 |
板橋区Oy邸 吹付断熱工事及び木工事造作2023.08.10

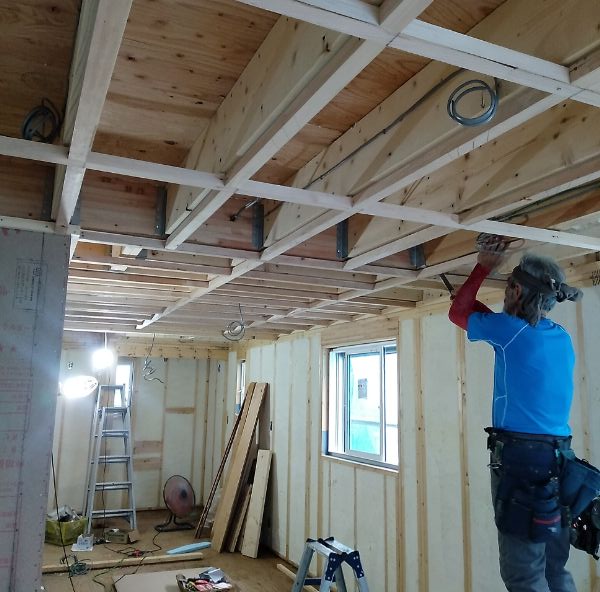

板橋区Oy邸(ツーバイフォー工法・準耐火住宅) 吹付断熱工事、天井下地(野縁組み)も終了し、天井・壁・(2階、3階)の床、石膏ボード(PB)貼り。 ※天井下地(野縁組み) 一般的には、床根太(天井根太)に直接石膏ボードを貼りますが、 当社では、階上の音が極力響かないようにするため、防震釣り木を使用し 床根太(天井根太)に空間を造り、天井下地組後に石膏ボードを下貼りしています。 |
|

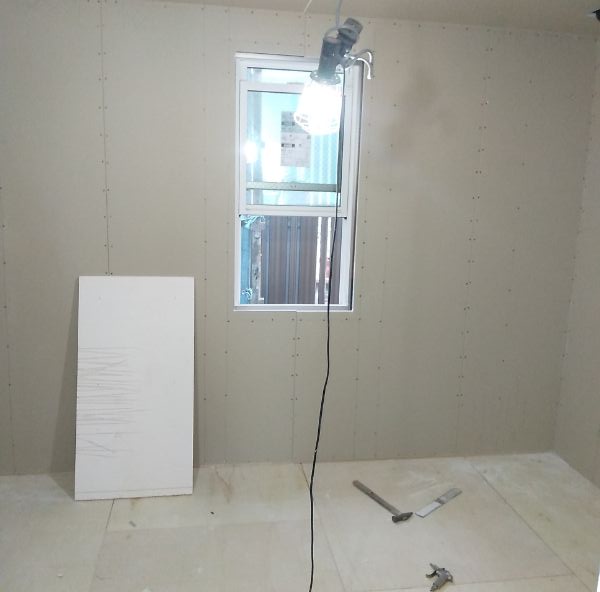

【天井、壁石膏ボード貼り】 | 石膏ボード(プラスターボード)とは石膏を芯とし、両面を石膏ボード用原紙で被覆成型したもの。防火性、遮音性、寸法安定性、工事の容易性等の特徴をもち、建築物の壁、天井などに広く用いられています。 石膏には、約20%の結晶水が安定した形で含まれていますので、火災時に石膏ボードが高温にさらされと、この結晶水が分解し、水蒸気となり徐々に放出され温度の上昇を遅らせる働きをします。また、石膏そのものが伝熱を防止するバリアの役割を果たします。 |

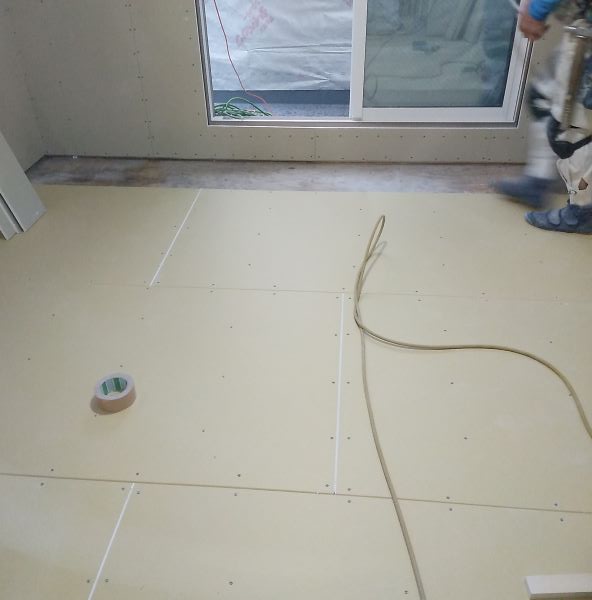

【2,3階床石膏ボード遮音用下貼り】 | 床石膏ボード貼りは、階上の遮音及びファイヤーウォールを兼ねています。 |

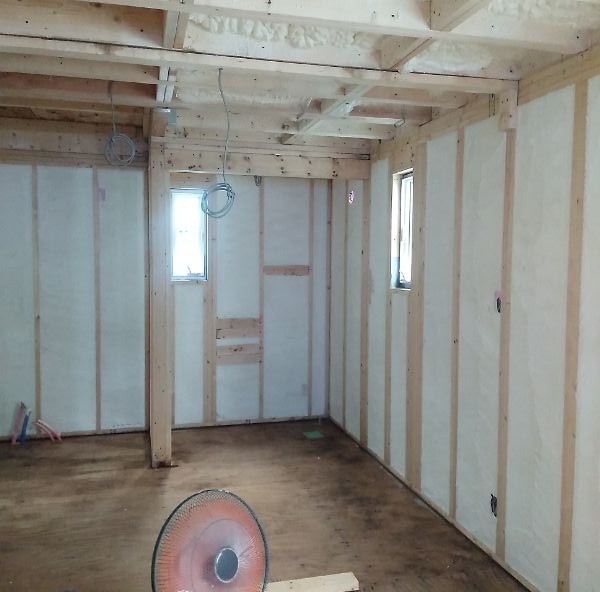

【野地裏、外壁面、発泡ウレタン吹き付け断熱材施工】 | ※現場での直接施工のため、断熱剤を隙間なく吹き付けることができるので気密性が上がり、室内の温度差も減り、結露の発生を防ぎます。 断熱工事と気密工事を同時にすることで、木材は常に乾燥状態を維持し、建物の寿命を延ばすことができます。 • 屋根裏通気層確保用下地材(通気くん)を取り付け後、 • 外壁面及び屋根裏全体に発泡ウレタンを吹付け、断熱工事完了。 • 断熱材吹き付け前に設備・電気配線等は施工済み。 引き続き造作施工中。 |
板橋区Oy邸 行政及びJ I O による構造体の中間検査2023.07.05

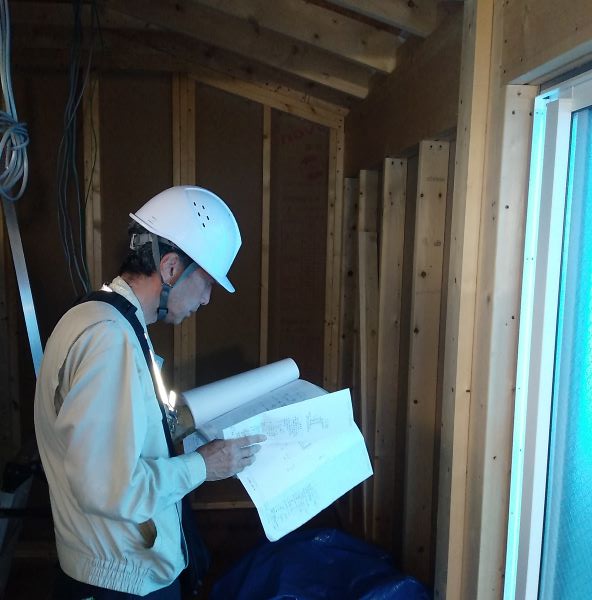

【行政による中間検査】 | 板橋区Oy邸(ツーバイフォー工法・準耐火住宅) 行政(確認機関)及びJIOによる構造体の中間検査、指摘事項無く終了しました。 ※行政の構造体検査 建築基準法に則り、役所に提出した書類の通りに施工が行われているかを検査するもの。 これは、建築士の資格を持った検査員が、主要部分他の構造耐力を細部に渡りチェックする大変重要な検査です。 |

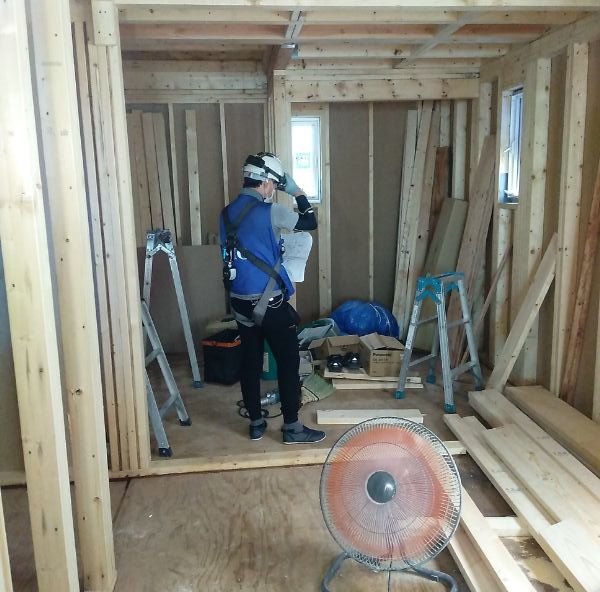

【 JIOによる構造体検査】 | ※JIO:日本住宅保証検査機構とは、 お客様に代わり、専門家が地盤調査からお引渡しまで厳しい検査を行い、さらにお引渡し後10年間保証する安心の第三者機関です。 現場検査員が金具や柱などの適正な部材が、図面通りに配置、設置されているかどうかなど、一つ一つ全て検査していきます。 保証機関は当然高品質の住宅のみを保証しますので、厳しい検査が行われるのです。 よって事実上は補修工事にかかる金銭的な保証と同時に建物の品質も保証しているといえるでしょう。 |

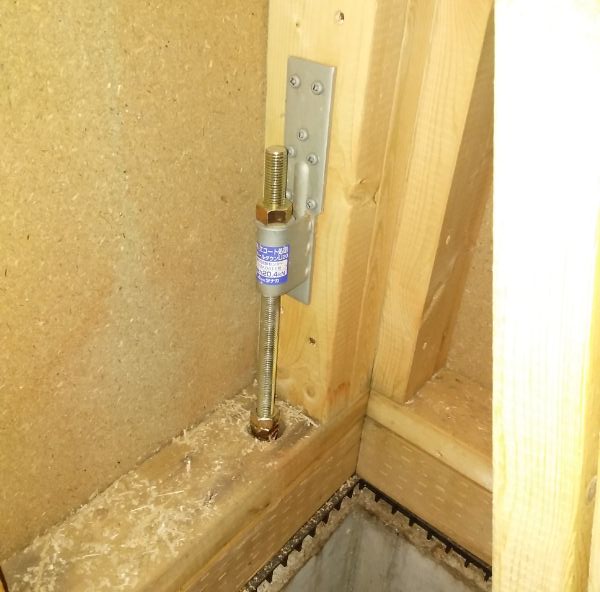

【HDN金物取付け】 | ※ホールダウン金物 木造建築で柱を直接コンクリート基礎に緊結するための接合金物。土台または基礎と柱の緊結、上下階の柱相互の接合に使用します。 地震時の水平力により、建物の一部の柱が土台等から引き抜かれるのを防止する働きを持ちます。 |

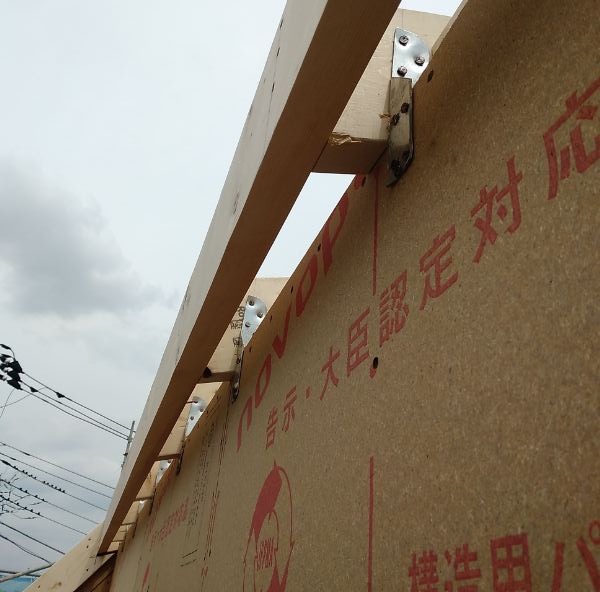

【屋根垂木あおり止め金物取付け】 | ※あおり止め金物取り付け「ハリケーン帯」について ツーバイフォー工法の場合、 垂木と外壁パネル(構造壁)の緊結用に、「ハリケーン帯」と呼ばれるあおり止め金物で止められ、強風により屋根があおられないようにします。また、軒先の出が少ない場合は、室内側で止めます。 |

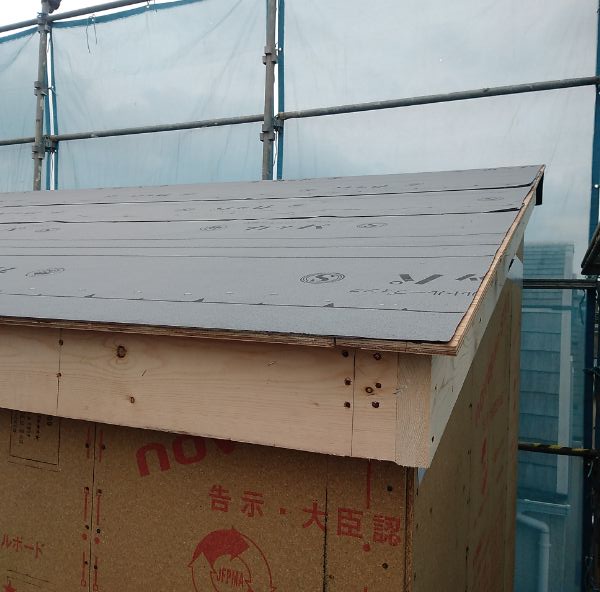

【屋根下葺き材張り】 | ※屋根工事において重要なのは、雨漏りや湿気を防ぐルーフィング下葺き材の貼り方です。 下葺き材の重ね代は100mm以上必要で、タッカー釘16mm以上、300mm間隔くらいで留め付けていきます。 高温でだれにくく、低温で割れにくいといった高温から低温まで広い温度範囲で優れた特性を持つほか、弾性を持ち、タッカー釘などの釘穴に対するシール性や耐久性にも優れているなどの特徴があります。 |
板橋区Oy邸 木工事躯体組み完了2023.07.03

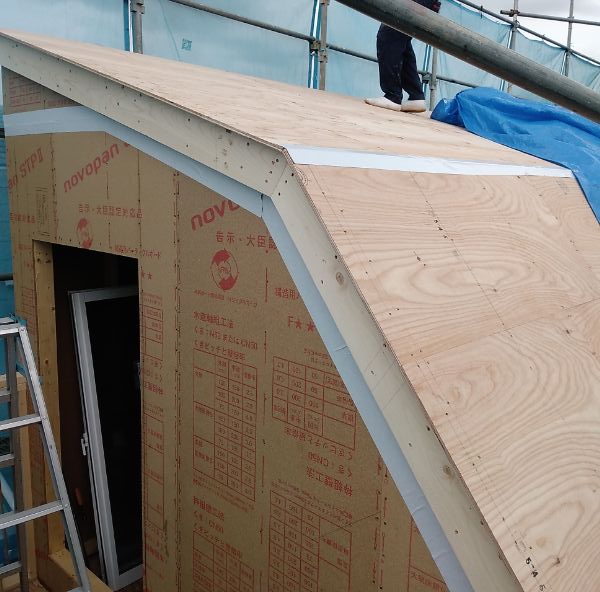

【野地合板貼り終了】 | 板橋区Oy邸邸(ツーバイフォー工法・準耐火住宅) 小屋組み屋根垂木掛け、及び野地合板張り終了。これで木工事躯体組み完了。 残りの構造金物等取り付け、JIO及び行政による躯体組み構造体検査の中間検査を受けます。 ツーバイフォー住宅は断熱性と気密性を高める工事がしやすい構造なので、家の中の部屋ごとの温度差が少なく、ヒートショックの影響を受けにくい体にやさしい住宅ということができます。 全て同一の構造材を使用するため、建築費の多少にかかわらず構造的な質は統一されていて安心です。 |

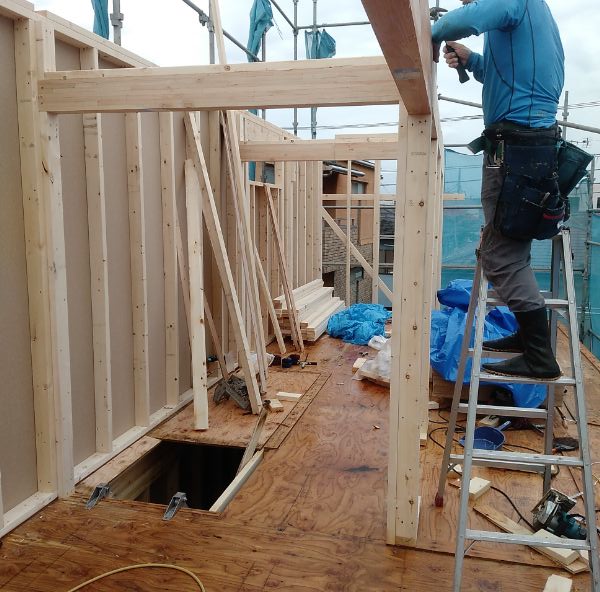

【3階躯体壁組み中】 | ※ツーバイフォー工法は正式には「枠組壁工法」と言います。 枠組壁工法は、その名称が示すように、わが国の木造建築の工法が柱・梁で構成される軸組構造であるのに対して、木造の枠組材に構造用合板などの面材を緊結して壁と床を作り、適切な壁の配置を行ったうえで壁と床を一体化し、剛性の高い壁式の構造を形成する点にその特徴がある(モノコック構造) こうした工法であるため、枠組壁工法による住宅は、建物にかかる荷重が壁全体に分散して伝えられ、耐震性にすぐれていること、枠組材がファイヤーストップとなって火の回りを遅らせるため、耐火的な構造であること、断熱化が図りやすく、効率の高い省エネ住宅であることなど、その性能の高さが注目されている。 |

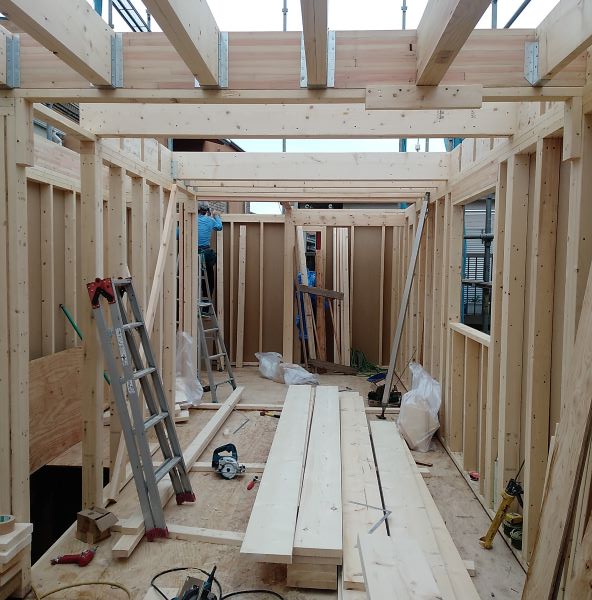

【2階躯体壁組み・3階床根太組】 | さらに、この工法に使用される木材が国際規格材であり、しかもその種類が少なく、施工の熟練度によりバラツキを生じやすい複雑な継手・仕口を排除し、接合のほとんどがくぎ、金物で接合され施工に関する性能が標準化あるいは単純化されているなど、合理的な工法である点も重要である。枠組壁工法は、単に住宅スタイルのひとつ、あるいは住宅建設の技術のひとつとしてではなく、トータルな住宅生産システムとしてわが国に導入が図られてきたのは、こうした点にその理由があります。 |

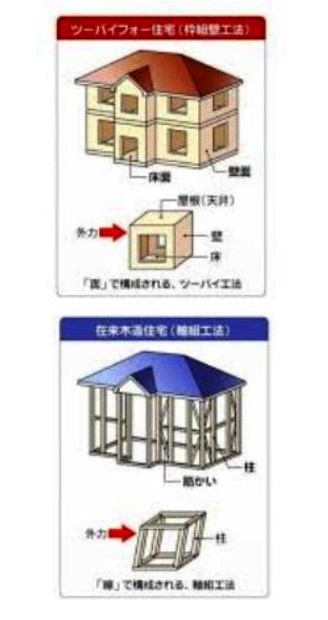

【モノコック構造】 | ※「モノコック構造」とは、 床・壁・天井の6面すべてを構造用耐力面材で構成し、一体化させた構造です。 この剛性の高い6面体の構造が、地震や台風などの外力を建物全体でしっかり受け止め、吸収することで、建物のねじれを防ぎます。 激しい揺れにも建物全体が一体となって抵抗する優れた耐震性能の住まいを実現します。 |
【ファイヤーストップ構造】 | ※耐火性について 火の通り道となる床や壁の枠組み材などが「ファイヤーストップ材」となっていることが特徴です。 これにより、空気の流れを遮断して上階へ火が燃え広がるのをくい止めます |
板橋区Oy邸 木工事躯体組み着手 2023.06.01

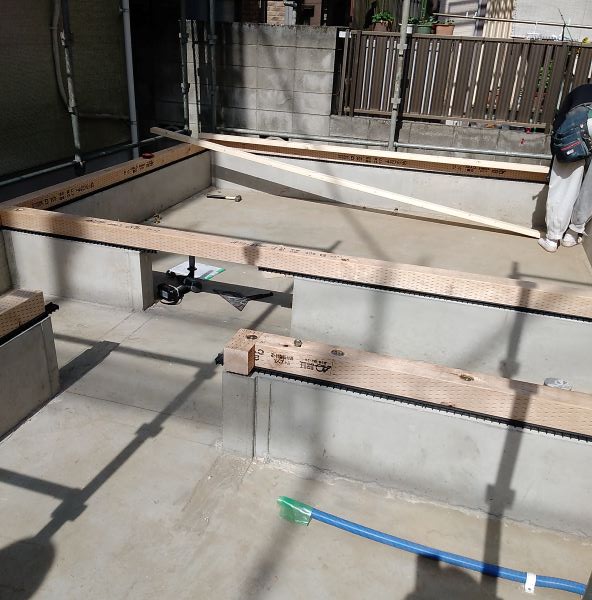

【1階土台敷き】 | 板橋区Oy邸(ツーバイフォー工法・準耐火住宅)基礎工事が完了し土台組み後、1階床は必要天井高を確保するために置床式とし、躯体壁組み工事を先行します。 ※ツーバイフォー工法は正式には「枠組壁工法」と言います。 ※ツーバイフォー工法の特徴 耐力に優れた枠材と面材とが一体となり面で支える構造により、外力の荷重を一点に集中させることなく分散させ、建物全体で地震等に強さを発揮します。 (壁、床、天井などの六面体の面全体で家を支える工法) |

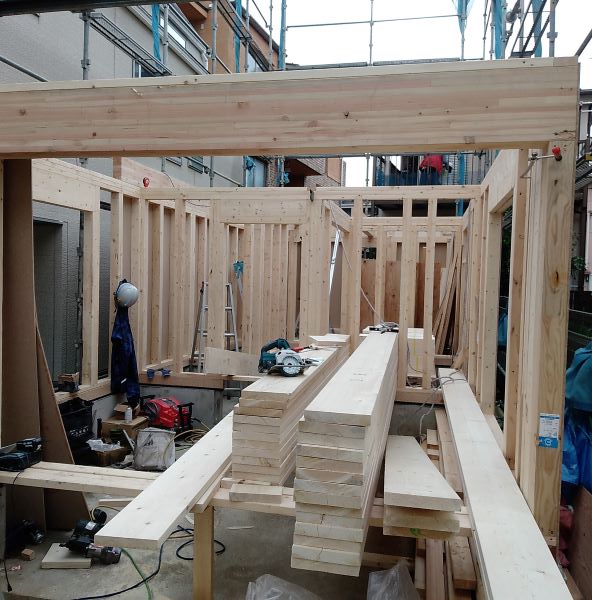

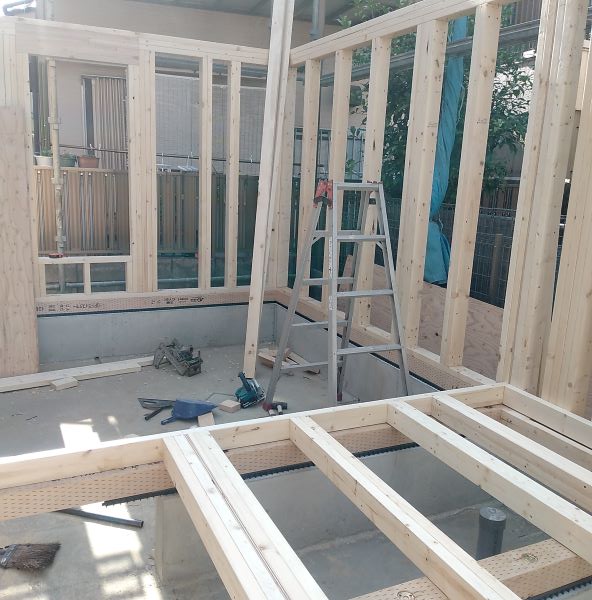

【1階躯体壁組み】 | ツーバイフォー(木造枠組み壁工法)は耐力壁と剛床を強固に一体化した箱型構造であり、フレーム状に組まれた木材に構造用合板を打ち付けた壁や床(面材)で支える。そのため、高い耐震性・耐火性・断熱性・気密性・防音性をもっています。 断熱性と気密性を確保しやすい構造なので、家の中の部屋毎の温度差が少なく、恐いヒートショックの影響を受けにくい、体にやさしい住宅ということができます。 全て同一の構造材を使用するため、建築費の多少にかかわらず構造的な質は統一されていて安心です |
【1階躯体壁組み完了】 | 構造用製材には、含水率19%以下のJASに基づく乾燥材を使用しています。 また、床下の土壌には地盤面に防湿シートを敷き込み、地盤から発生する水蒸気を遮断。さらに1階壁立ち上がり部分などの木材には防腐剤を塗布するという二重三重の対策により耐久性を確保しています。 ※日本のツーバイフォー工法に使用されるSPF材においては、全生産量の10%に満たない最上位の「J-Grade」を輸入しています。 J-GRADE(じぇいぐれーど)とは、 カナダ国内にある多くの板材の中で、最高品質のクラスの板材につけられる等級のことです。はっきり言えば、日本への輸出向けに、特別に作られた等級の木材ということです。日本人の木に対するこだわりは、世界でも半端じゃないというか、世界で一番のようです。良い物へのこだわりが強いという事です。 |
板橋区Oy邸基礎工事完了及び防蟻工事2023.05.31

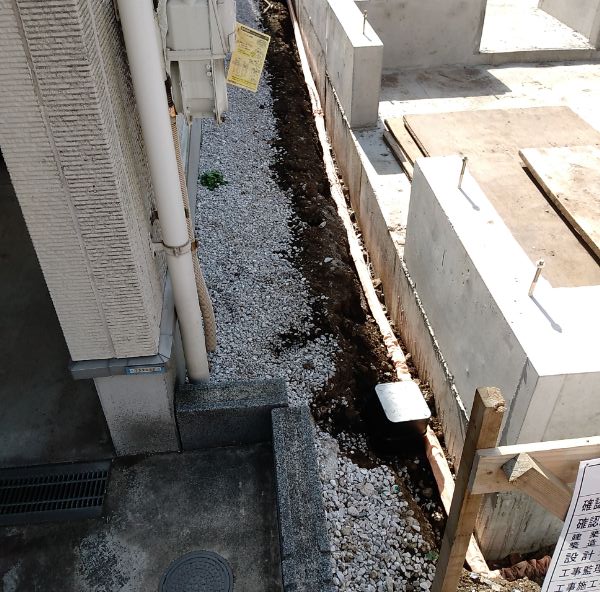

【防蟻工事タームガード】 | 板橋区Oy邸(ツーバイフォー工法・準耐火住宅)ベタ基礎耐圧盤生コンクリート養生後引き続き立ち上がり型枠を組み、生コンクリート打ち込み、天端均し。 立ち上がりコンクリートの養生期間をとった後、型枠を解体し外周部を埋め戻し、基礎工事完了。 同時に、シロアリの被害から家を守り、ご家族の健康を守るための屋外での防蟻工事 ※防蟻工事は、基礎に沿った土中へ、薬剤処理用の穴があいたパイプを埋設し、薬剤を浸透させるだけで、シロアリの被害から家を守ります。 屋外施工のため、床下を含む居住空間には薬剤が揮散せず、シックハウスの心配もなく、安全性・安心感の高い工法です。 |

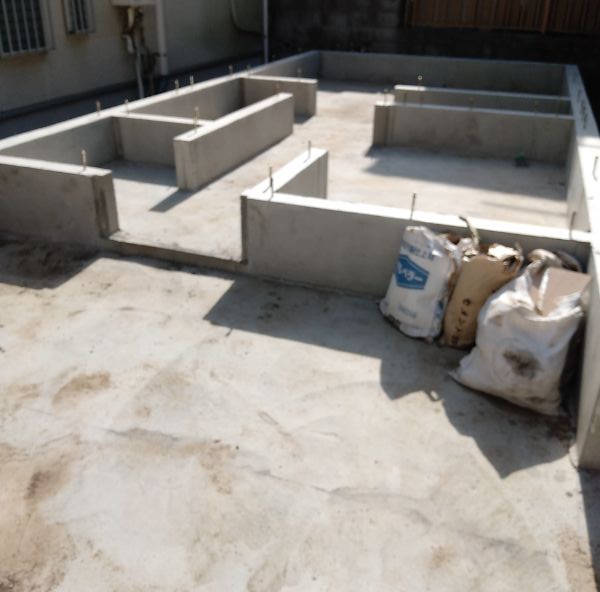

【基礎工事完了】 | ※養生期間をとり型枠を解体し基礎工事完了。 |

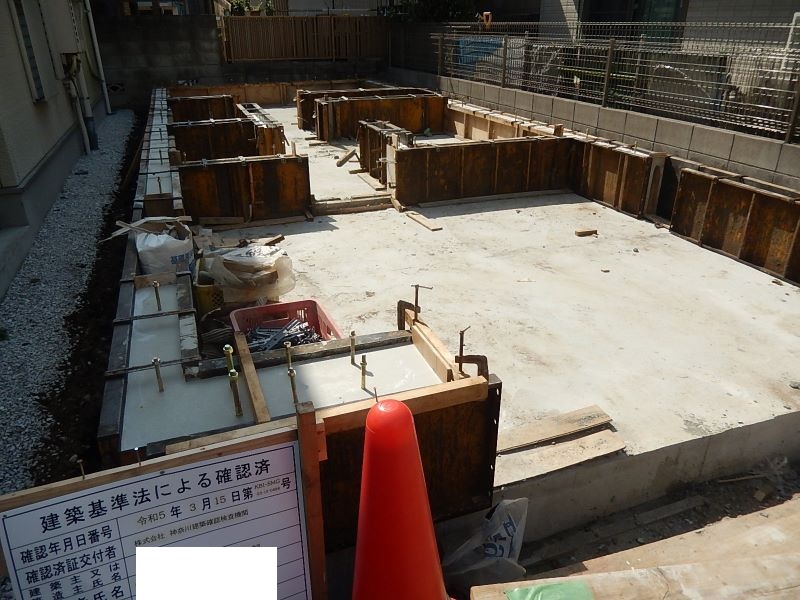

※ベタ基礎耐圧盤生コンクリート養生後引き続き立ち上がり型枠を組み、生コンクリート打ち込み、天端均し。 生コンクリート打設後養生中。 ※コンクリートの品質・強度試験等について 戸建て住宅(3階建て)の基礎コンクリートの品質・強度を確認するための試験業務として、「コンクリート打設時の現場試験・テストピース採取」と「硬化後のテストピース圧縮強度試験」を行っています。 その他スランプ試験・空気量測定・塩化物イオン濃度測定も行います。 圧縮強度試験は、テストピースに6個分の生コンクリートを採取し、28日間水中に漬けておき、28日経過後にコンクリート圧縮試験機にかけて、機械的に圧縮した時の強度を平均値で割り出します。 |
板橋区Oy邸 基礎工事・2 JIOによる配筋検査2023.05.02

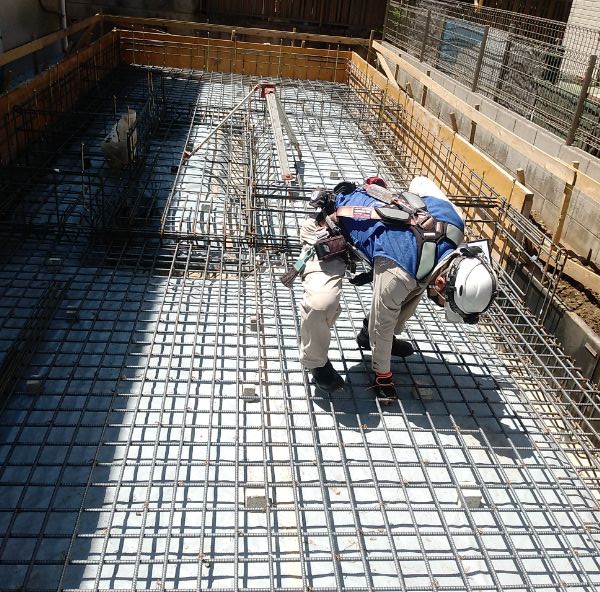

【JIO配筋検査】 | 板橋区Oy邸(ツーバイフォー工法・準耐火住宅)外周型枠組み及び配筋(鉄筋組み)完了後、「JIOによる配筋検査」を受けて次の工程へと進みます。 ※配筋検査とはコンクリートを打ち込む前に、正しく鉄筋が配置されているかを確認する事で、建物の耐久性や強度に直接影響するため重要な検査です。 基礎配筋工事のチェツクポイントは多数ありますが、中でも一番重要なのは、設計図面と一致しているかどうかの確認です |

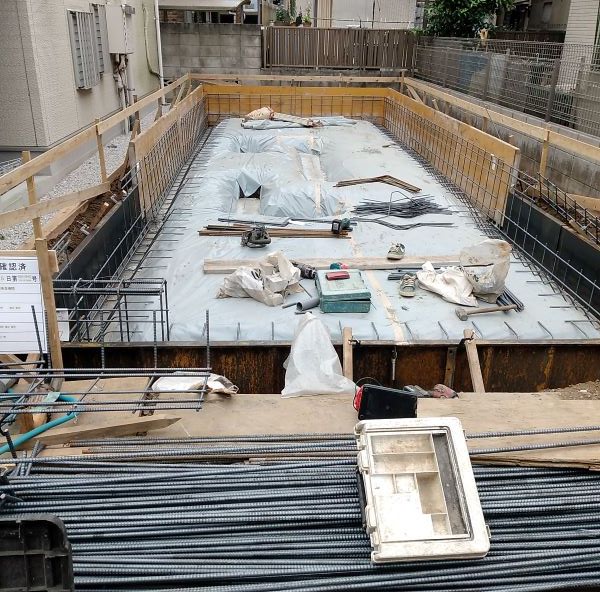

【外周部立上り型枠組み後配筋中】 | ※配筋とは鉄筋組みとも言い、鉄筋コンクリート造の建物における鉄筋の配置の事。 |

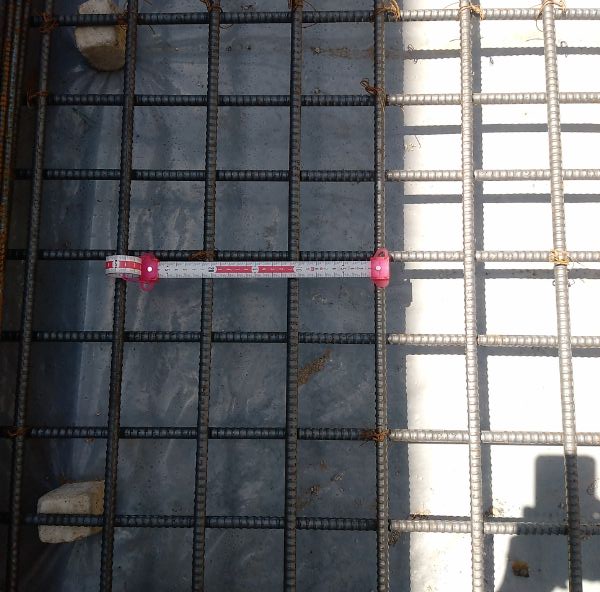

【耐圧盤配筋部分】 | 布基礎の場合は、建物中央部の底盤には鉄筋が入らず、田の字型のように間仕切り壁が来る直下だけ、基礎の立ち上げ部分に鉄筋が入ります。 地盤強度が強くても、やはり中央の間仕切り壁に柱を通して2階や屋根荷重が基礎に載るため、底盤全面に鉄筋を組む『耐圧盤』をつくると安心です。このような基礎をベタ基礎と呼びます。 |
板橋区Oy邸 基礎工事着工2023.04.24

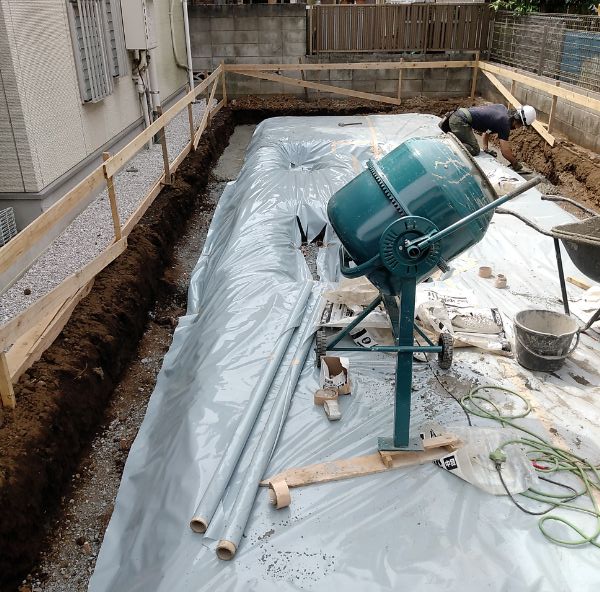

【防湿シート敷き込み後捨てコンクリート】 | 板橋区Oy邸(ツーバイフォー工法・準耐火住宅)既存住宅の解体も無事終わりいよいよ基礎工事着手。 まず初めに水盛り遣り方出しをし、根伐り、砕石転圧地業後防湿シート敷き込み、捨てコンクリート打設迄等、基礎工事続行中。 ※砕石転圧地業とは、転圧することによって砕石の沈み込みを防止。 転圧後のレベル(高さ)確認は必ず行ないます。 ※防湿シート敷き込みとは、湿気や水蒸気を防ぐために砕石の上にフィルムを敷く作業のことです。 ※捨てコンクリートとは、強度を出すためではなく住宅の外周部や内部に墨出しをし、正確に施工するための補助的な工事です。 |

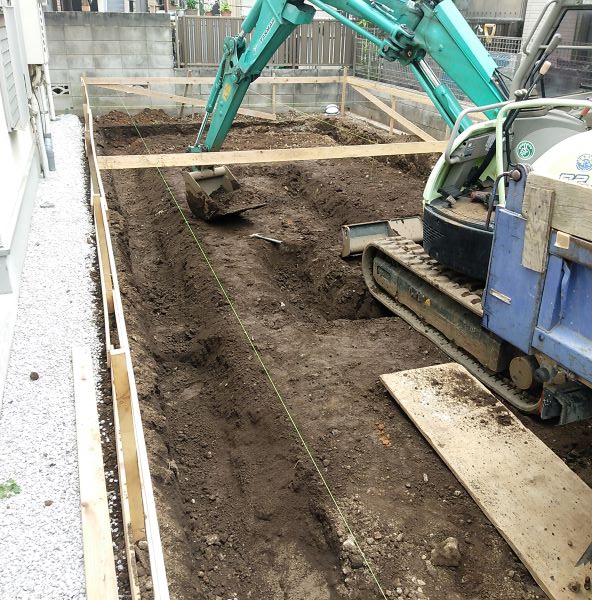

【根伐り工事】 | ※根伐りとは、土を掘削して必要な基礎空間を造る作業。 |

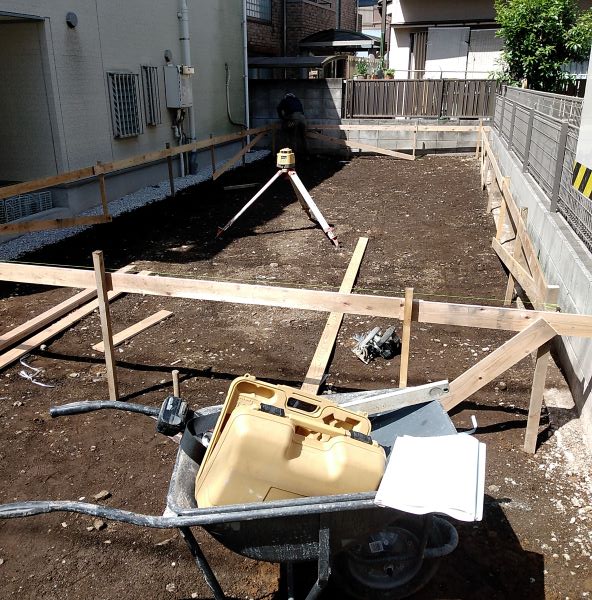

【やり方だし】 | ※水盛り遣り方とは 建物の位置や基礎の高さを示すために、基礎の仕上がりの外側に打った木の杭に板を取り付け、板と板の間に水平に水糸を張ります。 その水糸が、基礎(建物)の中心線となりますが、これは、基礎工事終了後には取り除かれます。 |
-
