敷地約12坪 小金井市Sh邸
小金井市Sh邸 木工事躯体組み・22023.05.26

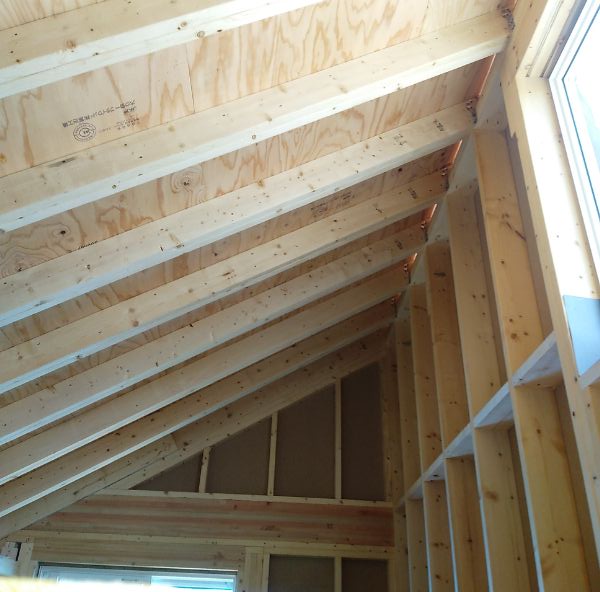

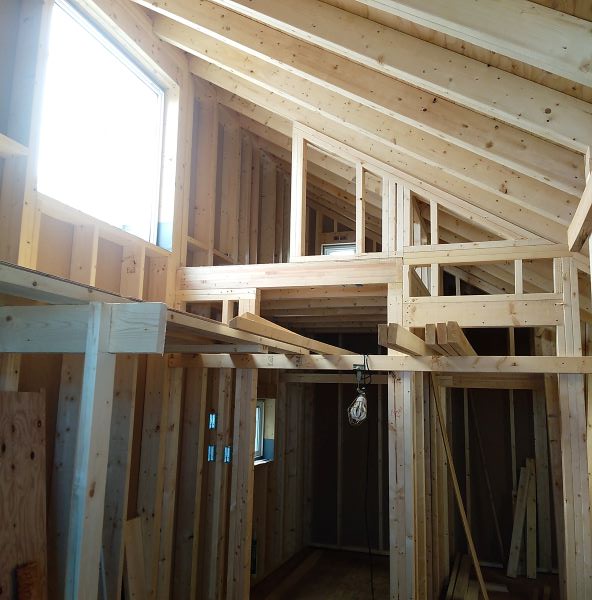

【バルーン壁組み・小屋裏床組み・屋根垂木掛け】 ![]() |
小金井市Sh邸(ツーバイフォー工法・準耐火住宅2階建て)1・2階壁組み(1面バルーン壁)後、一部小屋裏床組み、屋根垂木取付け合板貼り、引き続き躯体工事中。 ※バルーン壁とは1階と2階・2階と小屋(勾配天井)のたて枠(スタッド)を通し柱にした壁のことを言います。 ツーバイフォー(木造枠組み壁工法)は耐力壁と剛床を強固に一体化した箱型構造であり、フレーム状に組まれた木材に構造用合板を打ち付けた壁や床(面材)で支える。そのため、高い耐震性・耐火性・断熱性・気密性・防音性をもっています。 |

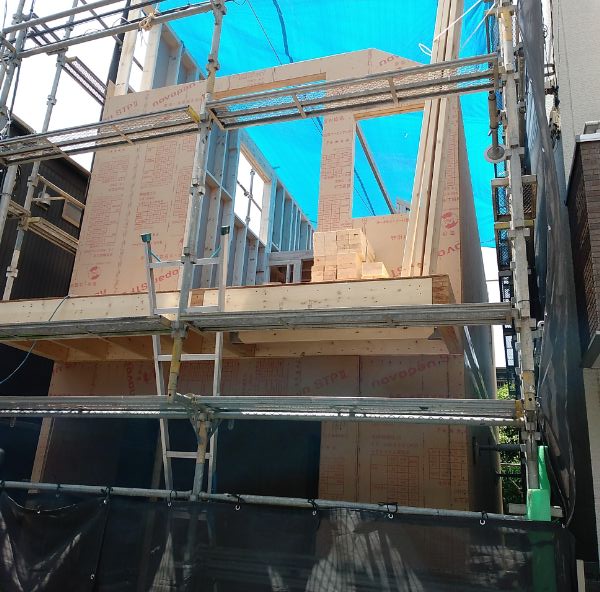

【2階躯体壁組み】 ![]() |
※断熱性、耐震性等について ツーバイフォー工法の住宅は、熱伝導率の低い木材を構造材に使っている上に、「モノコック構造」で高気密性を確保しています。 このため、断熱性・気密性が高いため、高性能な住まいが実現できます。 もともと床パネル・壁パネルを組み立てる方式のため、気密性を確保しやすい。それぞれの空間が独立するために、床、壁、天井が高い密閉度で接合されます。 床下から冷気が入り込む、といったすき間風による熱ロスや、断熱材の周囲に侵入した外気によって断熱効果が損なわれることもありません。 ツーバイフォー住宅の外壁は、構造用面材を貼った大壁構造のために、枠組材の間に空気層をつくります。断熱材はその空気層に充填するため施工も容易です。 |

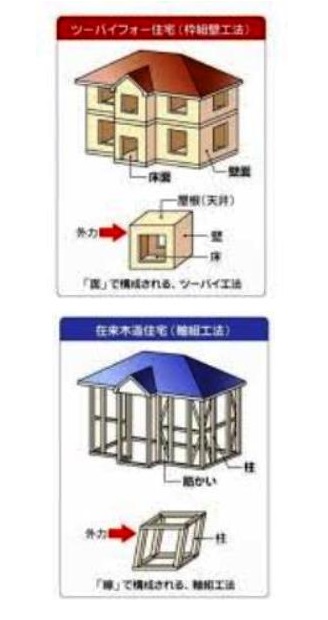

【モノコック構造】 ![]() |
※「モノコック構造」とは、 床・壁・天井の6面すべてを構造用耐力面材で構成し、一体化させた構造です。この剛性の高い6面体の構造が、地震や台風などの外力を建物全体でしっかりと受け止め、吸収することで、建物のねじれを防ぎます。 激しい揺れにも建物全体が一体となって抵抗する優れた耐震性能の住まいを実現します。 |

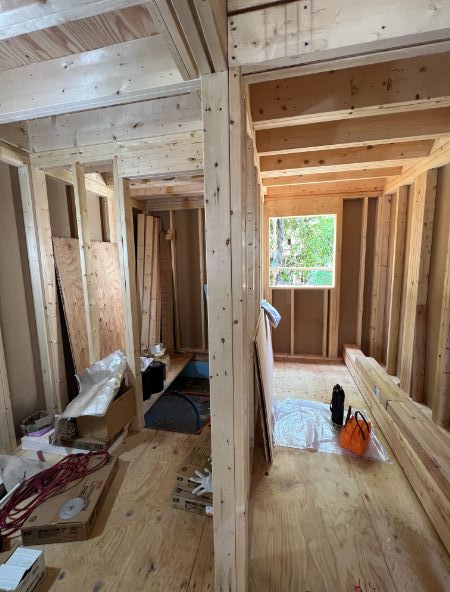

【1階躯体壁組み完了】 ![]() |
※ツーバイフォー工法は正式には「枠組壁工法」と言います。 枠組壁工法は、その名称が示すように、わが国の木造建築の工法が柱・梁で構成される軸組構造であるのに対して、木造の枠組材に構造用合板などの面材を緊結して壁と床を作り、適切な壁の配置を行ったうえで壁と床を一体化し、剛性の高い壁式の構造を形成する点にその特徴がある。 全て同一の構造材を使用するため、建築費の多少にかかわらず構造的な質は統一されていて安心です。 構造用製材には、含水率19%以下のJASに基づく乾燥材を使用しています。 また、床下の土壌には地盤面に防湿シートを敷き込み、地盤から発生する水蒸気を遮断。さらに1階床組や床立ち上がり部分などの木材には防腐剤を塗布するという二重三重の対策により耐久性を確保しています。 ※日本のツーバイフォー工法に使用されるSPF材においては、全生産量の10%に満たない最上位の「J-Grade」を輸入しています。 J-GRADE(じぇいぐれーど)とは、 カナダ国内にある多くの板材の中で、最高品質のクラスの板材につけられる等級のことです。はっきり言えば、日本への輸出向けに、特別に作られた等級の木材ということです。日本人の木に対するこだわりは、世界でも半端じゃないというか、世界で一番のようです。良い物へのこだわりが強いという事です。 |
【ファイヤーストップ構造】 ![]() |
枠組壁工法による住宅は、建物にかかる荷重が壁全体に分散して伝えられ、耐震性にすぐれていること、枠組材がファイヤーストップとなって火の回りを遅らせるため、耐火的な構造であること、断熱化が図りやすく、効率の高い省エネ住宅であることなど、その性能の高さが注目されている。 ※耐火性について 火の通り道となる床や壁の枠組み材などが「ファイヤーストップ材」となっていることが特徴です。これにより、空気の流れを遮断して上階へ火が燃え広がるのをくい止めます |
小金井市Sh邸 木工事躯体組み着手2023.05.12

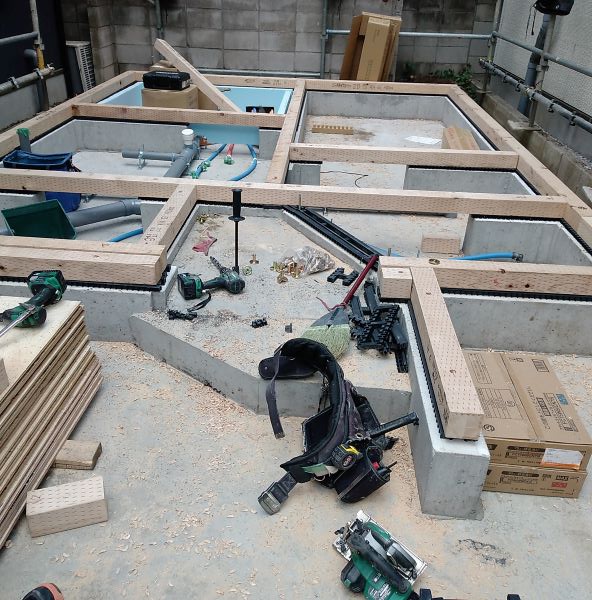

【木工事躯体組み土台敷き】 ![]() |
小金井市Sh邸(ツーバイフォー工法・準耐火住宅)基礎完了後、土台組み、床下断熱材敷き込み、床合板を張り1階床組み終了。引き続き躯体組み工事中。 |

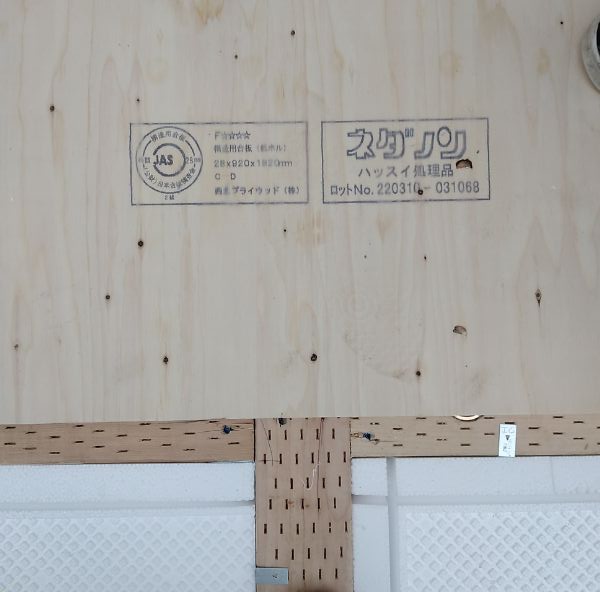

【床下断熱材敷き込み】 ![]() |
※床下断熱とは,建物の一階床下の全面に断熱材を取り付けて外部の温度(熱・冷気)の影響を受けないようにするための省エネ工法です。 1階床下に使用する断熱材は、厚さ90ミリで熱を伝えにくく、断熱効果が高いため、夏の暑さ、冬の寒さに有効で冷暖房費を抑えてくれます。 水を吸収しないので膨潤、軟化、変形、変質することがなく 施工後も安心です。 |

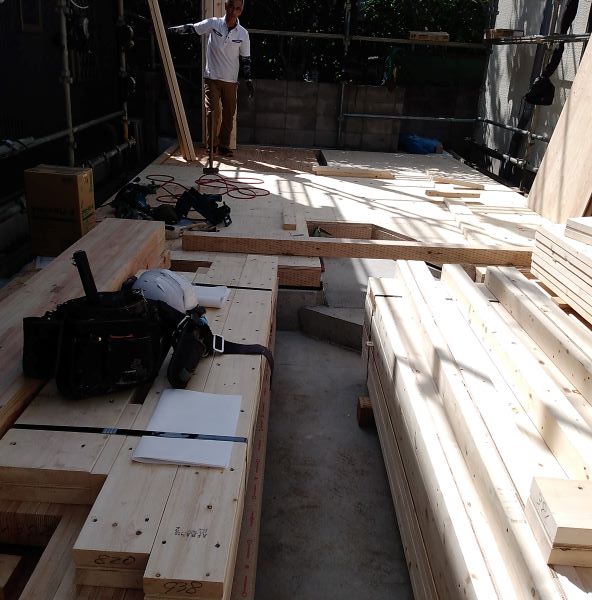

【1階床合板貼り完了】 ![]() |
※構造用合板は常時湿潤状態における接着性能が確保されており、外壁下地、床下地、屋根下地など、施工中を含めて水に濡れる恐れのある場所に使用できる合板です。 |
小金井市Sh邸 基礎工事完了・屋外での防蟻工事2023.04.21

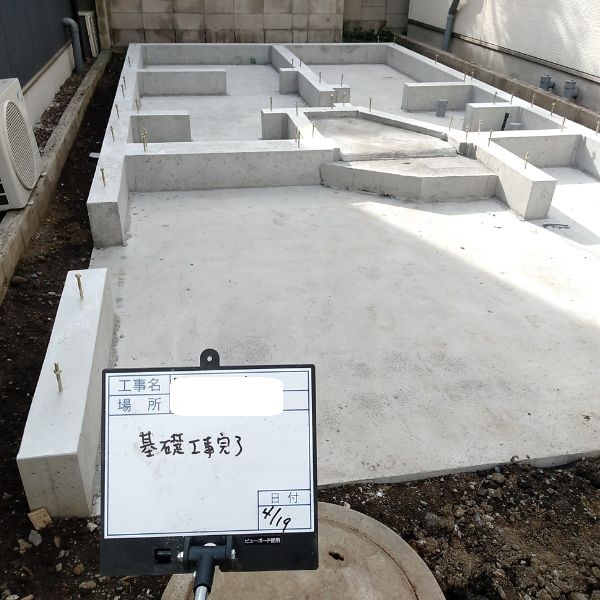

【基礎工事完了】 ![]() |
小金井市Sh邸(ツーバイフォー工法・準耐火住宅)立ち上がりコンクリートの養生期間をとった後、型枠を解体し外周部を埋め戻し、基礎工事完了。 同時に、シロアリの被害から家を守り、ご家族の健康を守るための屋外での防蟻工事。. ※防蟻工事は、基礎に沿った土中へ、薬剤処理用の穴があいたパイプを埋設し、薬剤を浸透させるだけで、シロアリの被害から家を守ります。 |

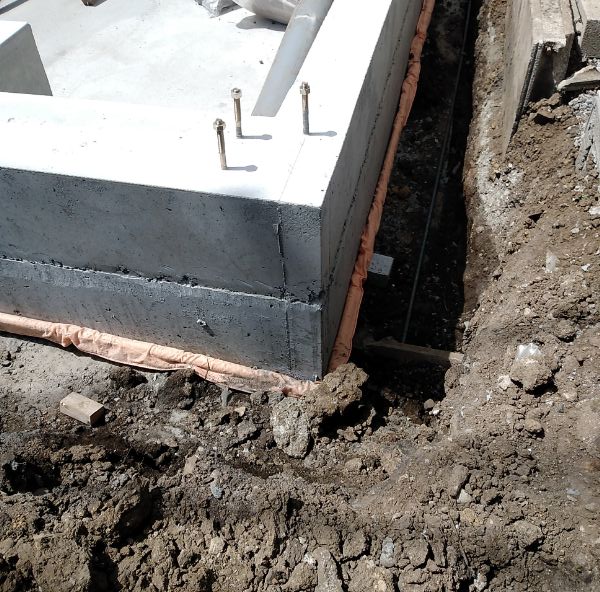

【防蟻処理タームガード配管工事】 ![]() |
※防蟻処理タームガード配管工事は基礎に沿った土中へ、薬剤処理用の穴があいたパイプを埋設し、薬剤を浸透させるだけで、シロアリの被害から家を守ります。 屋外施工のため、床下を含む居住空間には薬剤が揮散せず、シックハウスの心配もなく、安全性・安心感の高い工法です。 また、防蟻剤再施工は、建物屋外に設置した薬剤注入口から5年ごとに再注入するだけで、大切な住まいを一生涯シロアリから守り続けます。(アメリカカンザイシロアリは適用外) |
【白蟻対策】 ![]() |
屋外施工のため、床下を含む居住空間には薬剤が揮散せず、シックハウスの心配もなく、安全性・安心感の高い工法です。 |

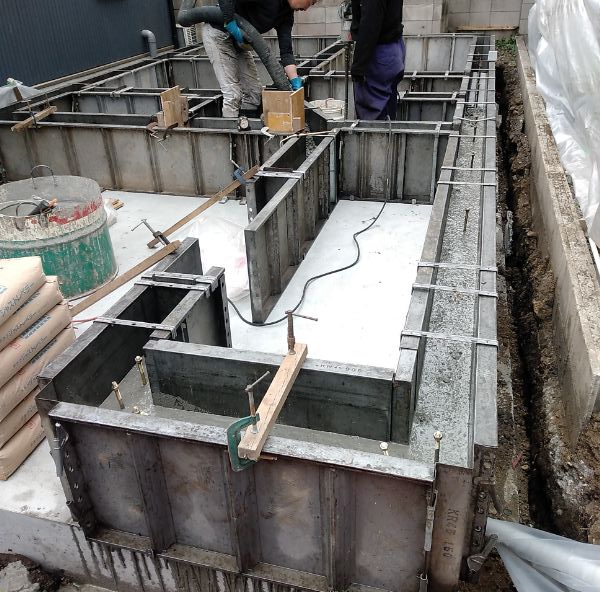

【立ち上がり生コンクリート打設】 ![]() |
立ち上がり型枠を組み、生コンクリート打ち込み。 |
小金井市Sh邸 J I Oによる配筋検査2023.04.10

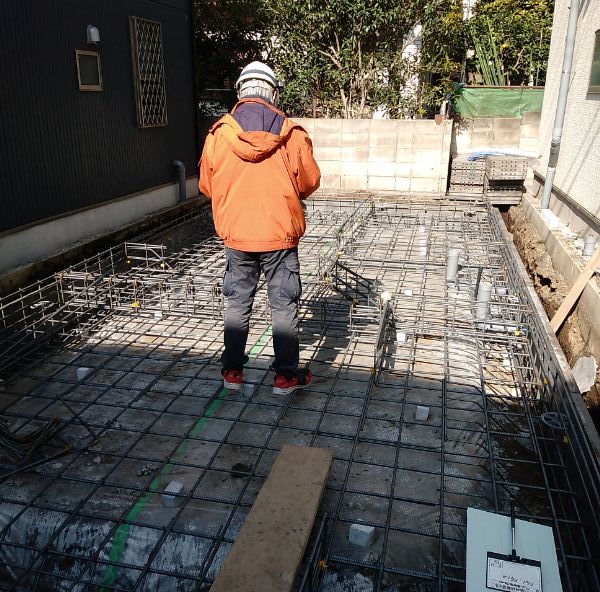

【JIO配筋検査】 ![]() |
小金井市Sh邸(ツーバイフォー工法・準耐火住宅)外周型枠組み及び配筋(鉄筋組み)完了後、「JIOによる配筋検査」を受けて次の工程へと進みます。 ※配筋とは鉄筋組みとも言い、鉄筋コンクリート造の建物における鉄筋の配置の事。 ※配筋検査とはコンクリートを打ち込む前に、正しく鉄筋が配置されているかを確認する事で、建物の耐久性や強度に直接影響するため重要な検査です。 基礎配筋工事のチェツクポイントは多数ありますが、中でも一番重要なのは、設計図面と一致しているかどうかの確認です |

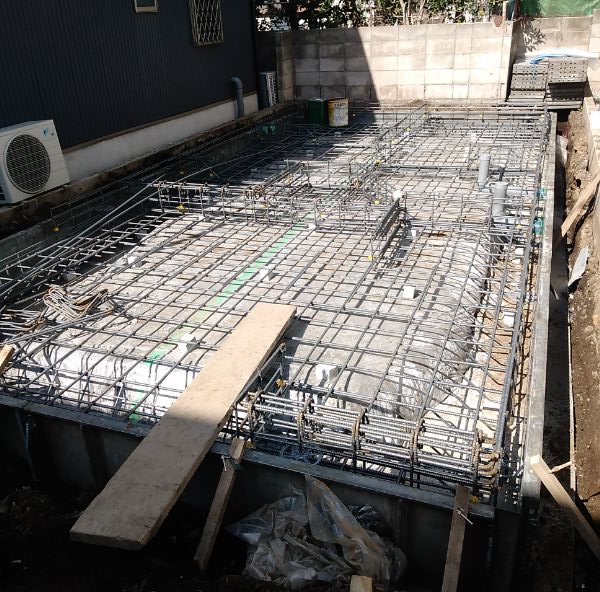

【配筋完了】 ![]() |
布基礎の場合は、建物中央部の底盤には鉄筋が入らず、田の字型のように間仕切り壁が来る直下だけ、基礎の立ち上げ部分に鉄筋が入ります。 地盤強度が強くても、やはり中央の間仕切り壁に柱を通して2階や屋根荷重が基礎に載るため、底盤全面に鉄筋を組む『耐圧盤』をつくると安心です。このような基礎をベタ基礎と呼びます。 |

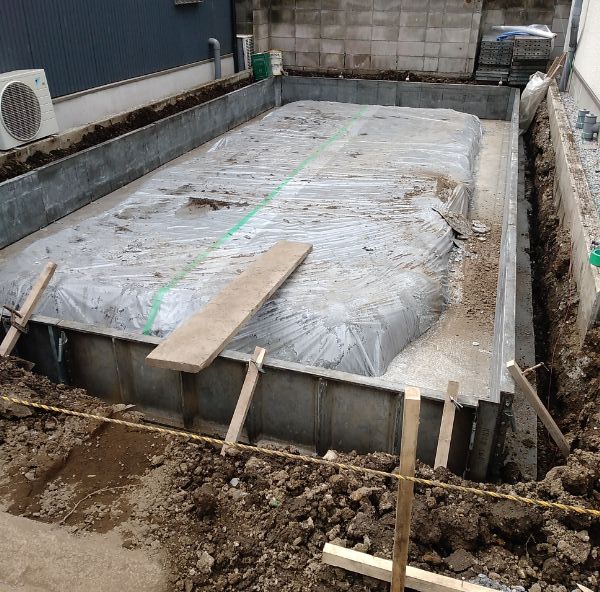

【外立ち上がり型枠組み】 ![]() |
立ち上がり外周型枠組み後配筋(鉄筋組み)】 |

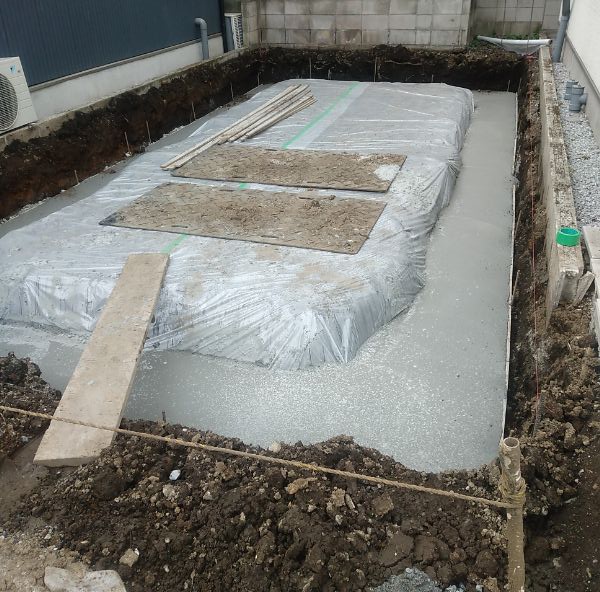

【防湿シート敷き込み後捨てコンクリート打設】 ![]() |
※防湿シート敷き込みとは、湿気や水蒸気を防ぐために砕石の上にフィルムを敷く作業のことです。 ※捨てコンクリートとは、強度を出すためではなく住宅の外周部や内部に墨出しをし、正確に施工するための補助的な工事です。 |

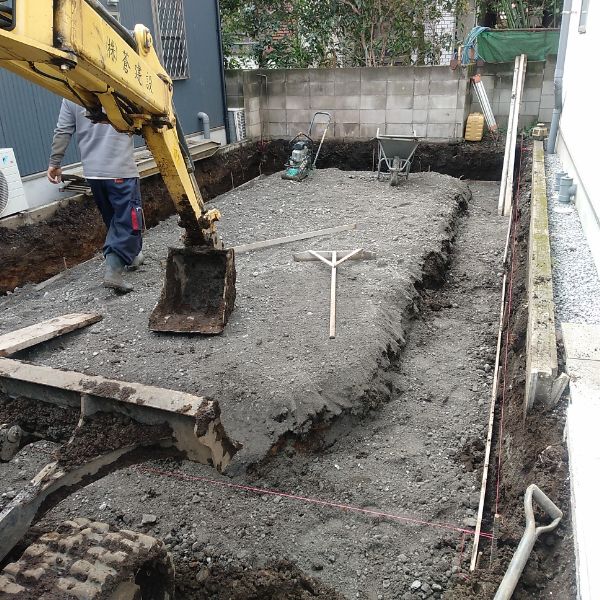

【根伐り工事後砕石地業】 ![]() |
※根伐りとは、土を掘削して必要な基礎空間を造る作業。 ※砕石転圧地業とは、転圧することによって砕石の沈み込みを防止。 転圧後のレベル(高さ)確認は必ず行ないます。 |
-
